EN EL EQUIPO
Lecturas útiles.
Una pantalla táctil.
Consulte mediciones eléctricas e información del sistema en la pantalla táctil frontal a color, con acceso a los ajustes de operación.
ENERGÍA PARA CENTROS DE DATOS / TEXAS, EE. UU.
FUJI ELECTRICUPS7000HX-T3U/225
Fuji Electric
UPS de 500kVA
Sistemas UPS de doble conversión en línea para centros de datos y proyectos de energía crítica. Nunca energizados, con cero horas de uso según el propietario.
100SISTEMAS EN LA OFERTA
PRECIO POR COTIZACIÓNSu cantidad. Su proyecto.
Inventario propiedad de Nobby. Disponibilidad y condiciones actuales confirmadas en su cotización.
Entrega estimada: aproximadamente 6 semanas
Sujeta a la recepción de las tarjetas pendientes de Fuji Electric.
INVENTARIO REALTEXAS
500kWPOTENCIA NOMINAL / UNIDAD
480VCA TRIFÁSICA
60HzFRECUENCIA DE PLACA
01 / INVENTARIO REAL
Las unidades reales.
Por dentro y por fuera.

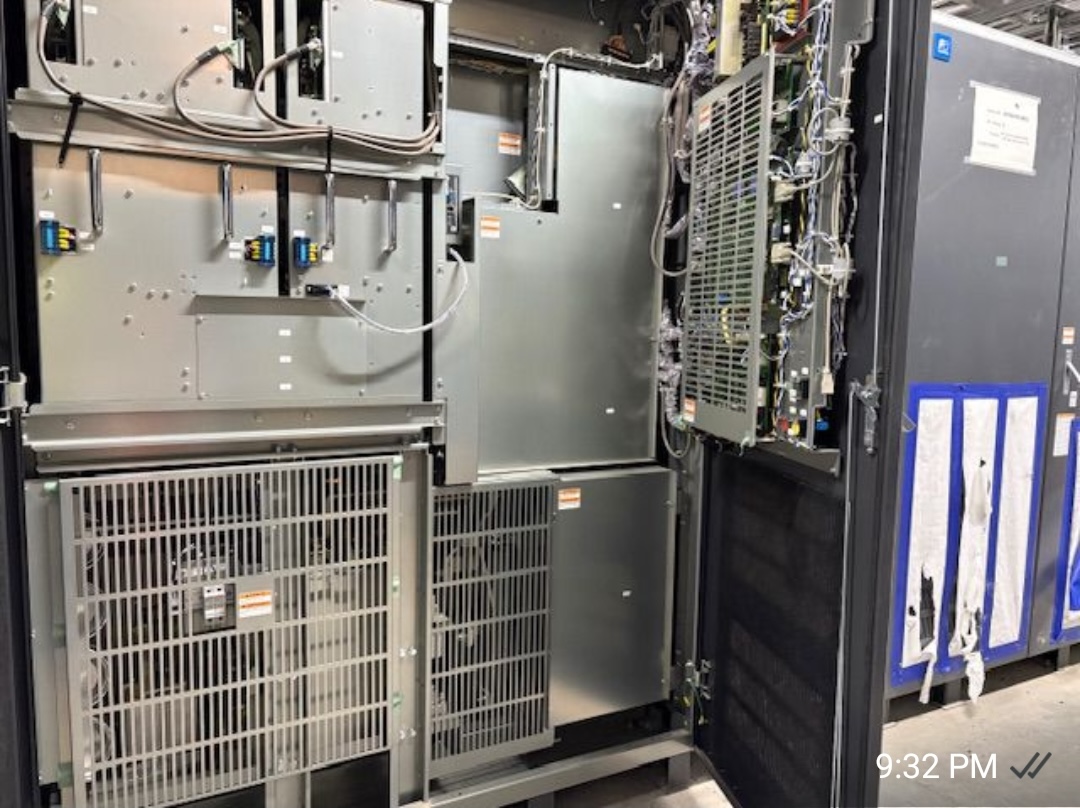

Fotografías originales del inventario: frentes de gabinetes, componentes internos y placa del fabricante. Seleccione una imagen para verla con más detalle.
02 / SU NECESIDAD
Para cargas críticas.
En una escala importante.
Cien sistemas de 500kVA en Texas, colocados originalmente para una instalación que no se realizó. Explore la cantidad que necesita su proyecto y solicite las condiciones actuales.
EXPLORE SU NECESIDAD¿Cuánta potencia
¿Cuánta potencia
necesita su proyecto?
Elija una cantidad para ver la suma de su potencia nominal.
1 UNIDAD100 UNIDADES
POTENCIA NOMINAL COMBINADA
MW
10 unidades × 500kW por unidad
10 seleccionadas100 unidades en el inventario total
*La capacidad es la suma de las capacidades nominales individuales, no un sistema en paralelo propuesto. El diseño, la disponibilidad y las condiciones de compra están sujetos a confirmación.
03 / EXPLORE LA INGENIERÍA
Descubra qué hace
diferente a la plataforma Fuji.
Cuatro características del fabricante, ilustradas en movimiento. Explore la ingeniería del UPS7000HX-T3U.
CUATRO DEMOSTRACIONES INTERACTIVAS
Elija una pestaña para cambiar la animación
CAPACIDAD EN PARALELOSISTEMA ILUSTRATIVO
01 / EXPANSIÓNComience con uno.
Comience con uno.
Piense en grande.
La plataforma admite hasta ocho unidades en paralelo, lo que permite a los ingenieros planificar un sistema de mayor tamaño.
8unidades en una
configuración en paralelo diseñada por ingeniería
configuración en paralelo diseñada por ingeniería
Los tableros de conexión en paralelo, controles e ingeniería del sitio son adicionales. La suma de las capacidades nominales no establece la capacidad utilizable ni redundante del sistema.
DOBLE CONVERSIÓN EN LÍNEAFLUJO DE ENERGÍA
CA DE LA REDCA → CC → CACA ACONDICIONADA
Ilustración del flujo de energía · Especificación del fabricante
02 / EFICIENCIAAproveche más
Aproveche más
cada kilovatio.
El diseño RB-IGBT de tres niveles de Fuji ofrece hasta un 97,5% de eficiencia, lo que ayuda a limitar las pérdidas durante la conversión de energía.
97.5%eficiencia máxima
especificada por el fabricante
especificada por el fabricante
El rendimiento real varía según la carga y las condiciones de operación. La animación no representa una prueba en vivo de este inventario.
ACCESO DE SERVICIO FRONTALGABINETE ILUSTRATIVO
Ilustración simplificada · Sustitución de componentes por el frente
03 / MANTENIMIENTOAbra el frente.
Abra el frente.
Acceda a lo esencial.
Fuji especifica acceso frontal a todos los componentes, lo que facilita el servicio y permite instalaciones junto a la pared o espalda con espalda.
100%acceso frontal
a los componentes
a los componentes
La instalación y el mantenimiento deben cumplir las distancias libres y los procedimientos de servicio del fabricante.
REDUNDANCIA DE COMPONENTESCARACTERÍSTICAS DEL DISEÑO
Ventiladores y fuentes de control redundantes
04 / REDUNDANCIADiseñado con
Diseñado con
respaldo integrado.
La plataforma incorpora ventiladores redundantes y fuentes de alimentación de control redundantes como parte de su diseño de energía crítica.
Estas son características de diseño del fabricante; no garantizan la disponibilidad ni demuestran que las unidades ofrecidas hayan sido probadas o puestas en servicio.
Ilustración de ingeniería
Características del fabricante. Las ilustraciones son esquemáticas. No muestran la condición, las pruebas ni la puesta en servicio de este lote.
Ver la referencia técnica de Fuji ↗04 / PERFIL TÉCNICO
Cifras potentes.
Datos precisos.
La plataforma UPS7000HX-T3U utiliza doble conversión en línea con tecnología RB-IGBT de Fuji. La placa publicada confirma la capacidad de 500kVA / 500kW.
ESPECIFICACIÓN DEL CATÁLOGO DEL FABRICANTE97.5%
Ficha técnica del fabricanteUPS7000HX-T3U · Referencia técnica+Folleto de la serie HXArquitectura, características y acceso de servicio+Eficiencia máxima observada para el modelo de 500kVA. El rendimiento real depende de la carga y las condiciones de operación.
La documentación del fabricante describe la familia de productos. Sus referencias a garantías y accesorios no establecen la cobertura ni los elementos incluidos en esta oferta de excedentes.
PERFIL TÉCNICOMODELO DE 500kVA
- Modelo / tipo
- UPS7000HX-T3U/225
- Potencia nominal
- 500kVA / 500kW
- Entrada y salida de CA
- 480V · Trifásico · 60Hz
- Topología
- Doble conversión en línea
AT-NPC de 3 niveles · RB-IGBT - Corriente de entrada / salida
- 620A / 601A nominales
- Factor de potencia nominal
- 1.0
- Tensión de batería
- 480VCC en la placa
Baterías no incluidas - Dimensiones de catálogo
- 90,6″ ancho × 35,4″ fondo × 78,7″ alto
- Peso de la unidad publicada
- 2.010kg en la placa

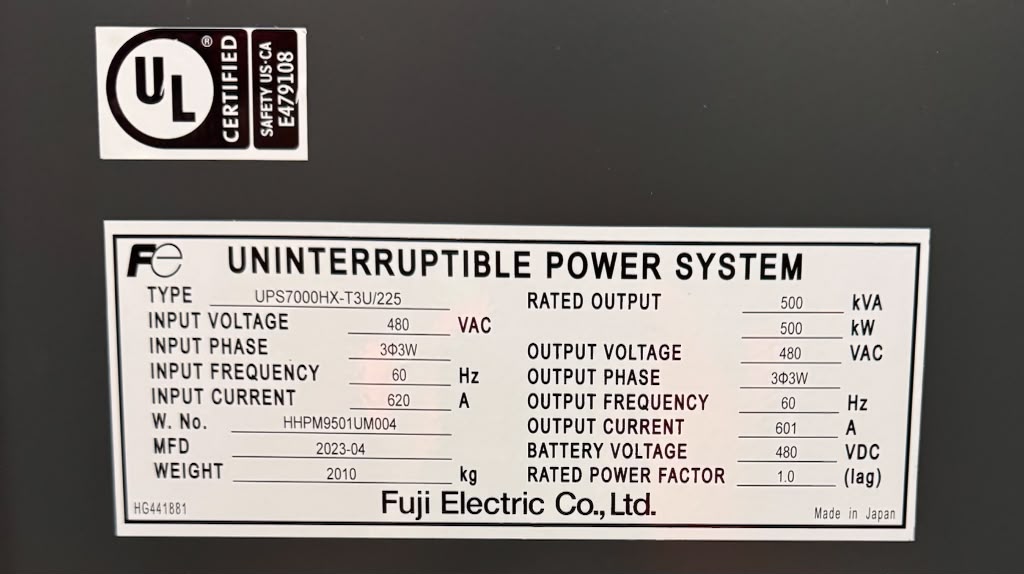

- Fecha de fabricación publicada
- Abril de 2023 · Fabricado en Japón
La identificación y el peso corresponden a la unidad fotografiada, W. No. HHPM9501UM004. Confirme cada unidad comprada y sus dimensiones de envío antes del transporte.
05 / MONITOREO Y CONTROL
Vea la energía.
Manténgase informado.
Desde la pantalla táctil frontal hasta las conexiones remotas opcionales, la plataforma Fuji ofrece información útil de operación al alcance del usuario.
DEMOSTRACIÓN INTERACTIVASimulación · Sin conexión a equipos
OPERACIÓN NORMAL / SIMULACIÓN
Siga la energía.
Siga la energía.
De un vistazo.
El rectificador y el inversor alimentan la carga. El bypass está disponible en espera.
MODOOperación normal
Flujo normal mostrado en el folleto del fabricante.
SALIDA DE EJEMPLO300kW
CARGA DE EJEMPLO60.0%
FRECUENCIA DE SALIDA60.0Hz
Las baterías externas se muestran para la demostración. Las baterías están excluidas de esta oferta.
Elija un estado
SELECCIONE UN CÍRCULOAlarmas documentadas de Fuji; imágenes y valores simulados. No se reproducen los umbrales ni los tiempos de transferencia. Demostración sin sonido. Referencia de alarmas del modelo ↗
Demostración estáticaIN: entrada · REC: rectificador · INV: inversor · BC: convertidor de batería

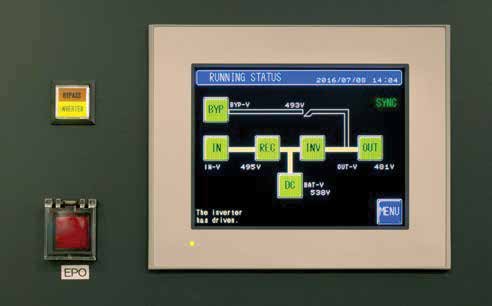

Comparar con la foto original del panel Fuji
REFERENCIA DEL FABRICANTE
El punto de partida.
Esta es la fotografía del panel incluida en el folleto Fuji suministrado, no de una unidad de este lote en funcionamiento. La recreación sigue sus colores, rótulos y disposición del diagrama. Los controles de estado, avisos de alarma, colores de advertencia y efectos móviles se añadieron para esta demostración. Los nombres exactos de las alarmas proceden de la guía T3U; el folleto no muestra pantallas en estado de alarma.
Abrir folleto Fuji · página 3 ↗Lecturas útiles.
DIAGNÓSTICO
Un registro
para trabajar.
Las alarmas activas y el historial de eventos con fecha y hora ayudan a los técnicos a investigar incidentes de operación.
CONTROLES DE PRUEBA
Pruebas de batería.
Ajustes definidos.
Configure la duración y la tensión final de la prueba de batería, e inicie una prueba manual desde la interfaz del operador.
Las baterías no están incluidas en esta oferta.HARDWARE OPCIONAL
Visibilidad más allá
del gabinete.
Una tarjeta Web/SNMP permite monitoreo desde el navegador y alertas por correo. Una tarjeta Modbus permite conexión con sistemas de monitoreo compatibles.
Las opciones de comunicación instaladas requieren confirmación.Funciones descritas en la especificación de Fuji. El firmware y el hardware de comunicación de este lote están sujetos a confirmación.
Referencia de controles y monitoreo Fuji ↗06 / PERSPECTIVA DE ENTREGA
Una visión clara
de los siguientes pasos.
Las unidades están en Texas. La entrega depende de la recepción de las tarjetas de control pendientes de Fuji Electric, cuya producción presenta retrasos.
ESTIMACIÓN ACTUAL DE ENTREGA
6semanas
aproximadamente
aproximadamente
Sujeta a la entrega de las tarjetas Fuji.
Confirme el calendario actual con su cotización.
07 / CONDICIÓN Y ALCANCE
Conozca el equipo.
Conozca toda la historia.
El propietario reporta que nunca se encendieron y tienen cero horas de uso. Revise el historial del incidente y el alcance de la oferta antes de decidir su compra.
Nunca encendidos.
Incidente con agua divulgado.
Una línea de humidificación falló tres niveles por encima del lugar de almacenamiento. El registro de la oferta indica menos de una pulgada de agua en el suelo alrededor de las unidades, durante menos de cuatro horas.
Las unidades se colocaron en su sitio, pero nunca se encendieron. La inspección y la verificación de cada unidad forman parte de la diligencia del comprador.
Consulte la condición con nuestro equipoLos equipos ofrecidos
Sistemas Fuji Electric UPS7000HX-T3U/225. Las tarjetas de control pendientes y el calendario de entrega se confirmarán en la cotización.
No incluidos ni garantizados
No se ofrecen como incluidos las baterías, la instalación, la puesta en servicio, la garantía ni los accesorios no especificados.
Inspeccione y verifique
Solicite los datos de serie y consulte la posibilidad de inspección. No se publica una lista completa de las 100 unidades; verifique la identidad y condición de cada unidad comprada.
08 / PREGUNTAS DEL COMPRADOR
Detalles que
permiten avanzar.
¿Cuántos sistemas incluye la oferta?
El inventario total es de 100 sistemas UPS Fuji Electric de 500kVA / 500kW en Texas. Indique la cantidad que necesita; la disponibilidad y las condiciones de compra se confirmarán con su cotización.
¿Cuál es el precio?
El precio se proporciona mediante cotización. Envíe la cantidad requerida y los detalles del proyecto para recibir las condiciones actuales.
¿Cuándo se pueden entregar los sistemas?
La estimación actual es de aproximadamente seis semanas, sujeta a la recepción de las tarjetas de control pendientes de Fuji Electric. Es una estimación, no una fecha garantizada. Confirme el calendario al solicitar su cotización.
¿Se incluyen las baterías y la puesta en servicio?
No. Las baterías, la instalación, la puesta en servicio y la garantía no se ofrecen como incluidas. El alcance de la compra se confirmará en la cotización.
¿Qué ocurre antes del envío?
Antes de ordenar, confirme por escrito quién instalará las tarjetas de control pendientes, el alcance de la inspección o las pruebas, los informes disponibles y el calendario de envío. Esta publicación no promete instalación de tarjetas, pruebas funcionales ni un informe escrito de pruebas.
¿Puedo revisar los equipos antes de comprar?
Contacte al equipo para consultar una inspección y solicitar información de cada unidad. La galería muestra fotografías del inventario real; la documentación del fabricante describe la familia de productos. La divulgación del incidente con agua se aplica a la oferta.
